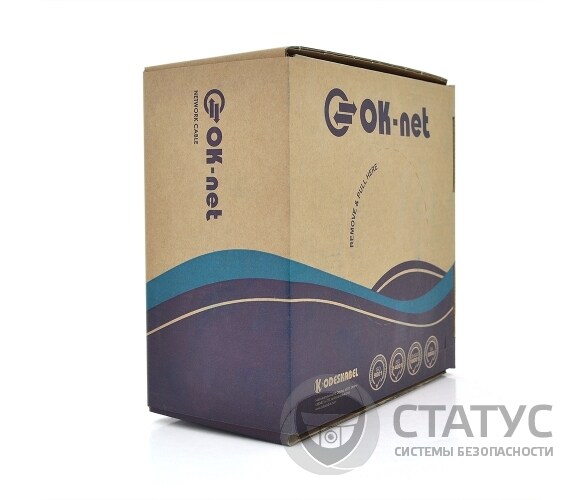

Кабель Одескабель КГПВ-ВП (100) 4*2*0,48 (U/UTP-cat.5E-SL AWG26), OK-net, CU, для внутр. робіт, 305м.

Кабель Одескабель КГПВ-ВП (100) - потужний якісний кабель, призначений для внутрішніх робіт у телекомунікаціях та комп'ютерних мережах як передача сигналу.

Застосування

• PBX, V.11, X.21, ISDN, Ethernet (10Base-T),
• ATM-25/52/155Мбіт/с, 100VG-AnyLAN, Fast Ethernet (100BASE-TX),
• Token Ring 16/100 Мбіт/с, Firewire 100 Мбіт/с, Gigabit Ethernet (1000BASE-T)

Характеристики:

• Виробник: «Одескабель».
• Тип монтажу; внутрішній
• Довжина; 305 м
• Кількість жил: 8
• Кількість пар: 4 (кручені пари).
• Діаметр провідника: 0,48 мм.
• Екран: U/UTP

Категорія:
U/UTP-cat.5E-SL patch AWG26

ВІДПОВІДНІСТЬ ВИМОГАМ U/UTP ДЛЯ ВНУТРІШНЬОГО ПРОКЛАДАННЯ

• ISO/IEC 11801:2002
• EN 50173-1:2002
• ANSI/TIA/EIA-568-B.2-2001
• IEC 61156-5:2002
• ТУ У 31.3-05758730-020-2002

КОНСТРУКЦІЯ

• Струмопровідна жила: мідний м'який дріт.
• Діаметр: 0,48 мм
• Ізоляція: поліетилен
• Пара: 2 скручених разом провідника
• Колірна ідентифікація жил:
• пара 1: біло-синя/синя
• пара 2: біло-жовтогаряча / помаранчева
• пара 3: біло-зелена/зелена
• пара 4: біло-коричнева/коричнева
• Сердечник: 4 пари скручені разом із корделем
• Зовнішня оболонка: полівінілхлоридний пластикат (ПВХ) або LS0H-компаунд.
• Колір оболонки: білий (ПВХ), оранжевий чи синій (LS0H)
• Максимальний діаметр кабелю: 5,9 мм.

УМОВИ ПРОКЛАДАННЯ ТА ЕКСПЛУАТАЦІЇ

Для стаціонарного прокладання всередині будівель, станцій, споруд, апаратури. Експлуатується при частотах до 350 МГц.

МЕХАНІЧНІ ХАРАКТЕРИСТИКИ

• Температурний діапазон:
• Під час монтажу -10 °C...+60 °C
• Після монтажу -20 °C...+60 °C
• Радіус вигину:
• Під час монтажу ≥ 8 x діаметрів кабелю
• Після монтажу ≥ 4 x діаметрів кабелю
• Зусилля, що розтягують ≤ 85 Н.

ЕЛЕКТРИЧНІ ХАРАКТЕРИСТИКИ ПРИ 20°C

• Опір постійному струму ≤ 96 Ом/км
• Опір ізоляції ≥ 5 ГОм/км
• Робоча ємність ≤ 56 пФ/м
• Швидкість розповсюдження сигналу ≥ 0,68 с
• Затримка поширення сигналу ≤ 534+36/√f нс/100 м
• Зміщення затримки на частоті:
• 100 МГц ≤ 45 нс/100 м
• Хвильовий опір у діапазоні частот:
• 1-100 МГц 100±10 Ом
• Згасання по екрану в діапазоні частот:
• 30-100 МГц ≤ 40 дБ
• Випробувальна напруга між жилами, жилами та екраном (пост. струм, 2 с) 2,5 кВ
• Робоча напруга (пост. Струм) 72 В
