AVIGARD UPS-130

В нашем интернет-магазине «СТАТУС» Вы можете купить источники питания в Одессе по низким ценам. AVIGARD UPS-130 есть в данный момент в наличии - наши специалисты также осуществят доставку и монтаж оборудования.

AVIGARD UPS-130
Код товара: 402
783 грн
В корзину
Есть в наличии
Быстрый заказ:
Заказать
Характеристики Доставка Оплата Монтаж
Описание товара:
Тип импульсный, стабилизированный блок питания в металлическом боксе с замком
Выходы питания 1 выход
Выходное напряжение 12 В
Выходная сила тока 3 А
Входное напряжение ~174-245В
Разъем Клеммник
Аккумулятор 7 А/ч, 12В
Рабочая температура -20 / +55 С
Корпус Металлический с замком
Гарантия 24 месяца



Описание Avigard UPS-130

Бесперебойный блок питания AVIGARD UPS-130 – это абсолютно новая, при этом украинская разработка на рынке видеонаблюдения.  Все характеристики, а также система защиты блока питания улучшены. Комплектующие подбирались по высшему разряду и отвечают всем международным стандартам. Производитель настолько уверен в своей разработке, что установил 2 ГОДА ГАРАНТИИ, чем не могут похвастаться китайские аналоги. Качество выходного напряжения (по тестам) также заметно выше, что положительно сказывается на работе систем видеонаблюдения. UPS-130 -  предназначен для питания электрорадиоаппаратуры выпрямленным стабилизированным напряжением 12В, током не более 4А, которая должна быть запитана постоянно, даже при отключении сетевого напряжения (например: охранные системы, домофоны, системы связи и т д.).

Устройство выпускается в двух конструктивных вариантах исполнения:

  •  Вариант №1 - изделие в металлическом боксе с местом под резервный АКБ 7А*ч;
  •  Вариант №2 - в виде настроенной платы с клеммами под винт для совместного использования в составе с другими радиоэлектронными блоками.

Функциональные возможности

  • Защита от перегрузки,
  • Защита от короткого замыкания;
  • Защита от превышения и от понижения входного напряжения;
  • Защита от скачков входного напряжения;
  • Защита от перегрева;
  • Защита от глубокого разряда АКБ (менее 10.7В);
  • Защита от неправильного подключения АКБ;
  • Максимальная мощность 130% от номинальной, (не более 120 минут);
  • Импульсная мощность 150% от номинальной;

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ БЛОКА:

  • Схема плавного запуска, обеспечивает плавное нарастание выходного напряжения при включении;
  • Схема фазового слежения, для более точного установления выходного напряжения;
  • Схема плавного подхвата, с использованием реле, это также, позволило использования более совершенной схемы зарядки АКБ;
  • Схема фильтрации выходного напряжения;
  • Схема стабилизации напряжения в широком температурном диапазоне -20 ... +75;
  • Схема индикации работы устройства;
  • Схема автоматического заряда подключённого аккумулятора с режимом стабилизации тока;

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

№ п/п Название параметра Ед. Из. Значение
1 Входное напряжение В -175. ..-245
2 Выходное напряжение В 12.14
3 Общая нестабильность % 5
4 Выходной ток, номинальный А 3
5 Выходной ток, максимальный А 4
6 Ток заряда АК А 0,1-0,2
7 Напряжение заряда АК В 13,5-13,8
8 Напряжение отсечки АК В 10,5-10,7
9 Температурный диапазон °С -20..+55
10 Режим работы - долговременный
11 Габаритные размеры мм 200x150x85
12 Масса блока кг 0,2

МЕРЫ ПРЕДОСТОРОЖНОСТИ

При подключении аккумулятора, аккумулятор обязательно должен быть исправен и заряжен. При полностью разряженном или неисправном аккумуляторе, а также при переполюсовке аккумулятор не будет подключен!
ВНИМАНИЕ! Некоторые узлы блока питания находятся под высоким напряжением. Поэтому во избежание поражения электрическим током, при проведении монтажных работ напряжение промышленной сети должно быть отключено от блока.
ПОДГОТОВКА ИСТОЧНИКА К РАБОТЕ.

Получив источник с предприятия изготовителя, выполните следующие операции:

  • вскройте упаковочную тару и извлеките источник,
  • убедитесь в отсутствии повреждений источника.

При обнаружении повреждений вопрос о пригодности источника к работе решается представителем предприятия изготовителя источника.

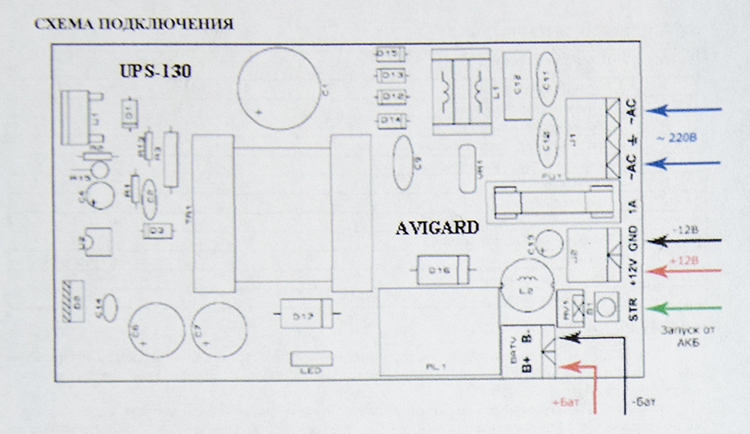

Порядок установки источника в аппаратуру контроля.
Произведите подключение источника в следующей последовательности:

  • убедитесь, что напряжение сети не подано на источник питания.
  • снимите крышку;
  •  установите аккумуляторную батарею к специальным клеммам соблюдая полярность ( «+» красная клемма, «-» черная клемма). Необходимо использовать герметичную необслуживаемую аккумуляторную батарею с напряжением 12В и емкостью не более 7 А*ч. При выборе и перед установкой аккумуляторной батареи необходимо ознакомиться с инструкцией производителя батареи;
  • подключите к клеммам “± 12 В” нагрузку;
  • подключите провода сетевого питания «220В» и заземления «X» к соответствующим клеммам;
  • закройте крышку.

Примечание:

  1. Допускается повышение влажности до 95 % в течение трех месяцев суммарно в нерабочем состоянии. После пребывания в данных условиях необходима последующая выдержка в нормальных климатических условиях в выключенном состоянии в течение 6 часов
  2. Допускается понижение температуры до минус 40°С в нерабочем состоянии с последующей выдержкой в нормальных климатических условиях в выключенном состоянии в течение 24 часов.

ЗАПУСК ИСТОЧНИКА БЕЗ ВНЕШНЕГО ПИТАНИЯ
При необходимости включения источника питания без напряжения сети, при подключенном заряженном аккумуляторе нажмите на кнопку STR.
