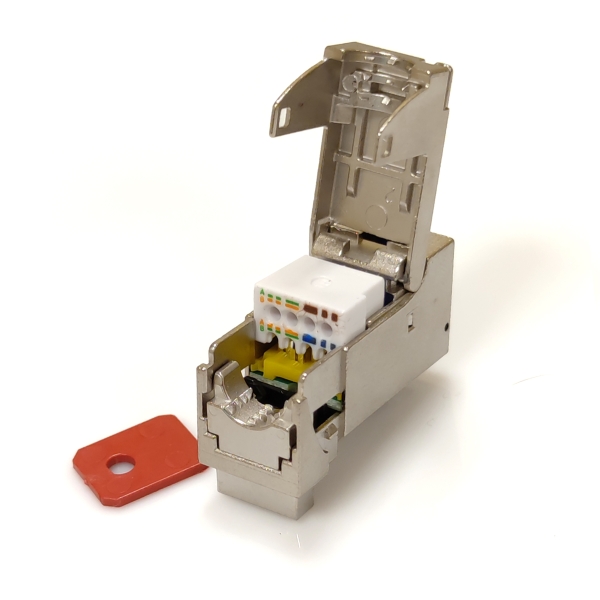

Модуль экранированный xs500 Keystone, кат. 6a, Corning
Качественные модули для сетевого оборудования Corning представлены широким ассортиментом в каталоге компании «СТАТУС». У нас вы можете заказать недорогие модули для сетевого оборудования в Одессе вместе с доставкой и установкой.
Модуль экранированный Corning STP кат 6А Keystone для компьютерных розеток и патч-панелей используется при расключении витой пары с экраном на разъем форм-фактора RJ-45. Подключение витой пары происходит по цветовым схемам T568A или T568B. На лицевой стороне расположен разъем на 8 пин для подключения коннектора от патч-корда. На тыльной стороне расположен коннектор IDC типа (insulation displacement contact – монтаж с прорезанием изоляции) в который подводятся 8 жил витой пары и зажимаются между медными сужающимися ножами модуля с помощью зажимной пластиковой вставки, в которую заранее укладиваются жилы по цветовой распиновке. После расключения кабеля, модуль FutureCom XS500 устанавливается в пластиковую или металлическую рамку розетки или патч-панели с креплением Keystone. Модуль RJ-45 категории 6А рассчитан на скорость передачи до 10 Гбит/с (10GbE) и подходит для питания через Ethernet (PoE). Металлический корпус поддерживает возможность подключить экранированный кабель.
Общие технические условия
- Категория 6a
- Полоса пропускания 500 MHz
- Применение технологии 10GBASE-T
- Класс EA (ISO IEC 11801 Ed. 2.2 2011-06)
- Стандарт IEC 60603-7-51 (Edition 1.0 2010)
- Установка и монтаж от -40 ° C до 70 ° C
- Материал корпуса металл
Механические характеристики
- Прочность RJ45 Jack (PoE) ≥ 750 циклов сочленения под нагрузкой (48 вольт, 15,4 Вт) в соответствии с техническими параметрами передачи
- Контакты IDC Подходит для AWG 24 AWG 22-сплошной проволоки
- Защита контакта от натяжения
- Размеры (Д х Ш х В) 35 мм х 14,5 мм х 19,6 мм
- Вес 19 г
Электрические характеристики (при 20 ° C)
- Переходное затухание ≥ 75 дБ-20 log (f/100) дБ на частоте 100 МГц до 1000 МГц
- Передаточное полное сопротивление ≤ 200 мОм при 10 МГц
- Допустимая нагрузка 1250 мА
- Входное сопротивление для выхода постоянного тока ≤ 200 МОм
Дополнительно можно заказать шторки для модуля других цветов:
- CAXXSN-00006-C001 green
- CAXXSN-00007-C001 red
- CAXXSN-00005-C001 yellow
