Модуль экранированный xs500 Keystone, кат. 6a, Corning

Модуль самозажимной кат 6а FTP KeyStone для компьютерных розеток и патч-панелей используется при расключении экранированной витой пары на разъем форм-фактора RJ-45. Подключение витой пары происходит по цветовым схемам T568A или T568B. На лицевой стороне расположен разъем на 8 пин для подключения коннектора от патч-корда. На тыльной стороне расположен коннектор IDC типа (insulation displacement contact – монтаж с прорезанием изоляции) в который подводятся 8 жил витой пары и зажимаются между медными сужающимися ножами модуля с помощью зажимной крышки усилиями пальцев руки. Для монтажа достаточно использовать кусачки для удаления излишков жил витой пары. После расключения кабеля, модуль устанавливается в пластиковую или металлическую рамку розетки или патч-панели с крепежной планкой Keystone (IEC 60603-7). Модуль RJ-45 категории 6a рассчитан на скорость передачи 10 Гбит/с и подходит для питания через Ethernet (PoE). Металлический корпус поддерживает возможность подключить экранированный кабель.

Модуль – одна из составных частей структурированной кабельной системы (СКС). Служит для физического окончания (терминирования) кабеля на рабочем месте.

Общие технические условия

• Категория 6a
• Полоса пропускания 500 MHz
• Применение технологии 10GBASE-T
• Класс EA (ISO IEC 11801 Ed. 2.2 2011-06)
• Стандарт IEC 60603-7-51 (Edition 1.0 2010)
• Установка и монтаж от -40 ° C до 70 ° C
• Материал корпуса металл

Механические характеристики

• Прочность RJ45 Jack (PoE) ≥ 750 циклов сочленения под нагрузкой (48 вольт, 15,4 Вт) в соответствии с техническими параметрами передачи
• Контакты IDC Подходит для AWG 24 AWG 22-сплошной проволоки
• Защита контакта от натяжения

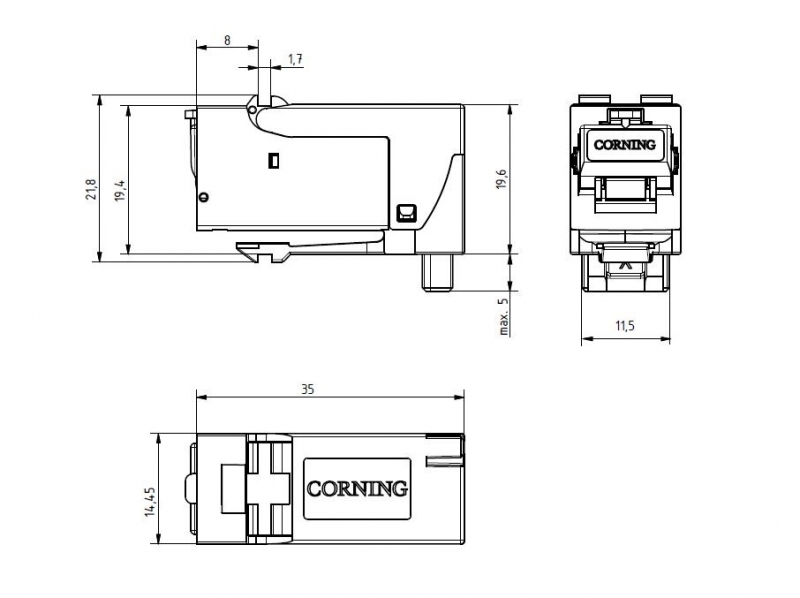

• Размеры (Д х Ш х В) 35 мм х 14,5 мм х 19,6 мм
• Вес 19 г

Электрические характеристики (при 20 ° C)

• Переходное затухание ≥ 75 дБ-20 log (f/100) дБ на частоте 100 МГц до 1000 МГц
• Передаточное полное сопротивление ≤ 200 мОм при 10 МГц
• Допустимая нагрузка 1250 мА
• Входное сопротивление для выхода постоянного тока ≤ 200 МОм
