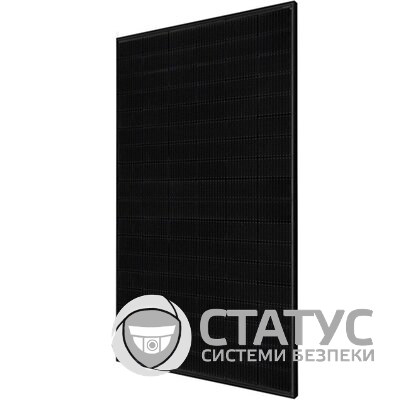

PV модуль JA Solar JAM54S31-415/LR 415 Wp, Mono Full Black
Недорогие солнечные батареи JA Solar представлены широким ассортиментом в каталоге компании «СТАТУС». У нас вы можете заказать качественную солнечную батарею в Одессе вместе с доставкой и установкой.
Производитель: JA Solar
Мощность (Вт): 415
Код товара: 9404
4895 грн
Уведомить
Быстрый заказ:
Заказать
Державна кредитна программа для домогосподарств
Завантажити презентацію
Характеристики
Доставка
Оплата
Монтаж
Производитель: JA Solar
Мощность (Вт): 415
Описание товара:
- Гарантийный срок (мес.) 144
- @@Атрибут_Напряжение холостого хода, В 37.55
- Номинальный рабочий ток в ТММ, А 13.42
- Тип коннекторов MC4-EVO2A/QC4.10-375
- Количество ячеек, шт 108
- Технология ячеек Монокристаллическая
- Номинальное рабочее напряжение в ТММ, В 30.92
- Ток короткого замыкания (А) 14.17
- Длина кабеля, мм 1200
- Максимальное напряжение DC системы, В 1500
- Номинальная мощность PV модуля (Вт) 415
- Длина 1762
- Толщина 30
- Ширина 1134
- Инфолист
- Габаритные размеры ФЭМ, мм 1762x1134x30
- Температурный коэффициент напряжения холостого хода, % -0.275
- Коэффициент преобразования (КПД, %) 20.8
- Вес (кг) 20
